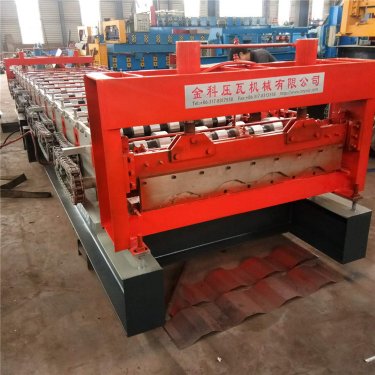

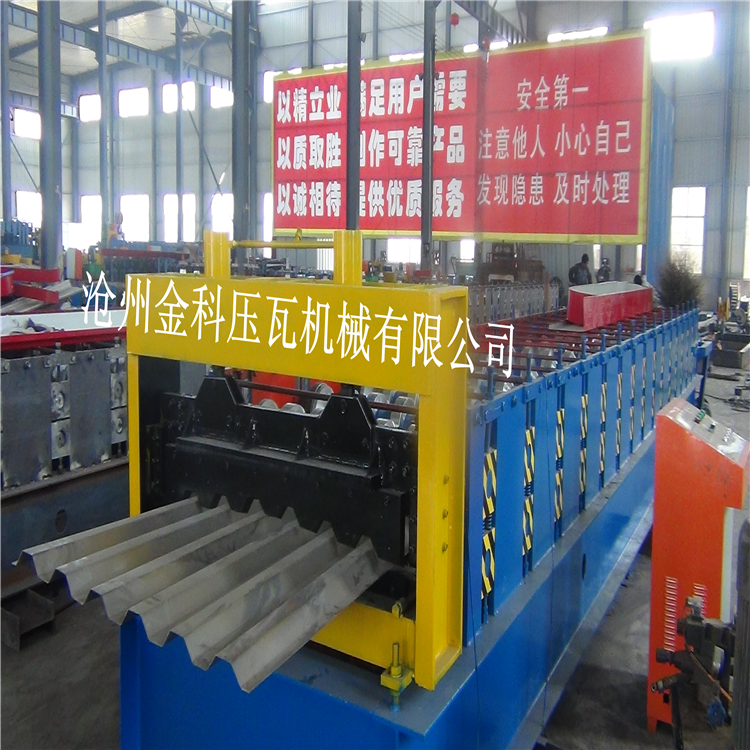

全自动车厢板设备技术参数表
设备总长 9m 宽度 1.6m 高度 1.2m
电机功率 15kw 工作电压 380V
生产速度 8-10米/分
压型轴径 16道实心辊轴 45#钢
压轮轴径 Ø100mm实心轴 材质 45#钢调质
压型轮 轴承钢精车、磨光,淬火,表面镀硬铬 硬度58-60度
设备底架 400H型钢,立板20mm
传动方式 2寸链条传动
剪断机功率 7.5kw
切断系统 磨具剪切 成型剪切,平剪,双剪切。
压板厚度 1-2.5mm
随机附件 承重8t上料架一套

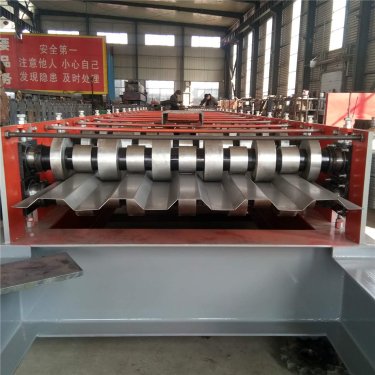

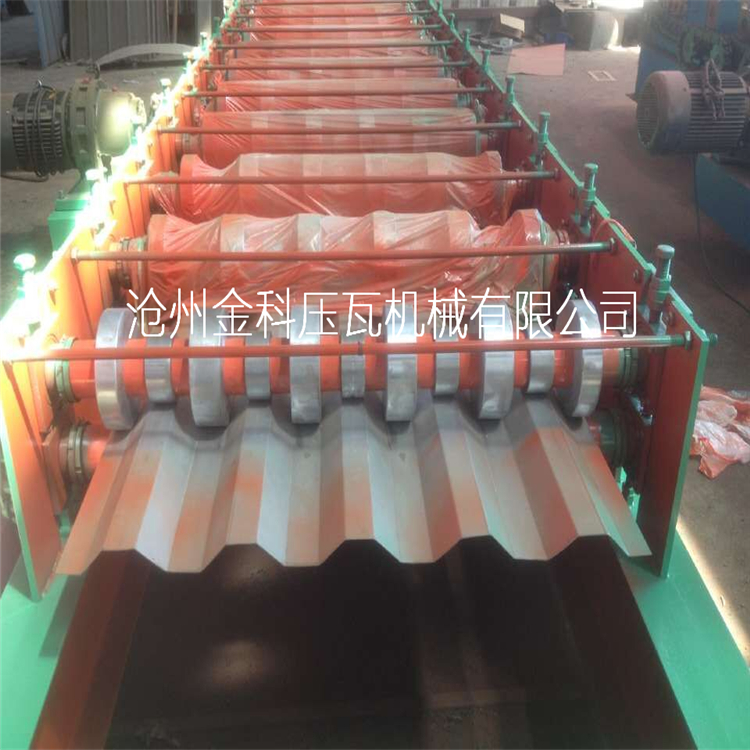

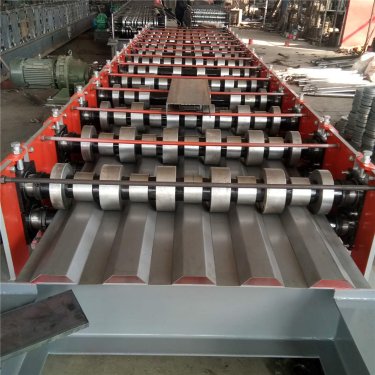

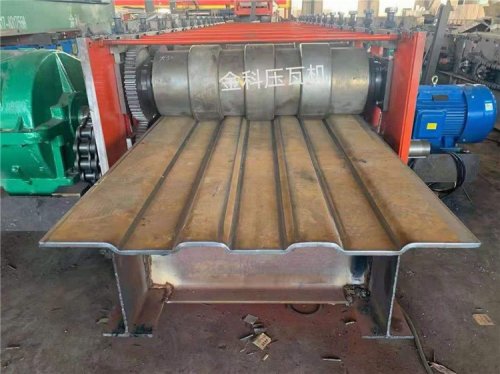

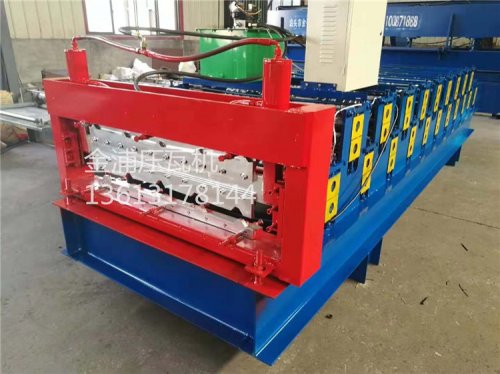

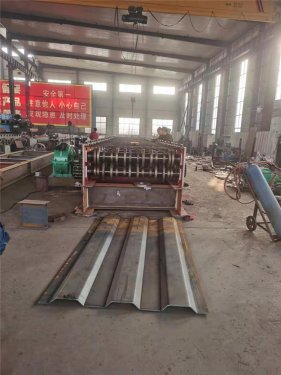

成型部分 辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为精工式车轮旋转成型,成型效果好,减少轮子和原材料之间的摩擦力,调试方便、。
工作流程 (送毛坯料)开卷——导向进料——辊压成型——定长切断——成品出板
人工点固好工件,人工上卷,进入PLC操作页面——按“启动”钮——板材自动进入——开始按设定的程序进行——达到设定的尺寸后自行切断,此设备的自动压板成型完成。
进料导向平台 主机进料口处设置左右导向装置。工作时,原材料板材两侧经左右导向进入主机,使原材料板材与辊压成型系统保持正确的位置。可通过手动螺杆机构调节导向位置,且左右单独可调。

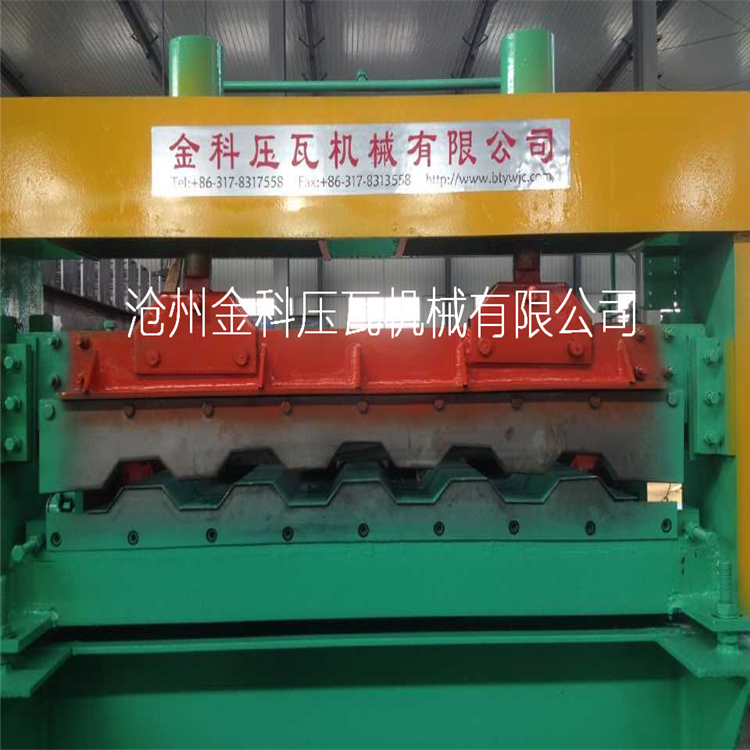

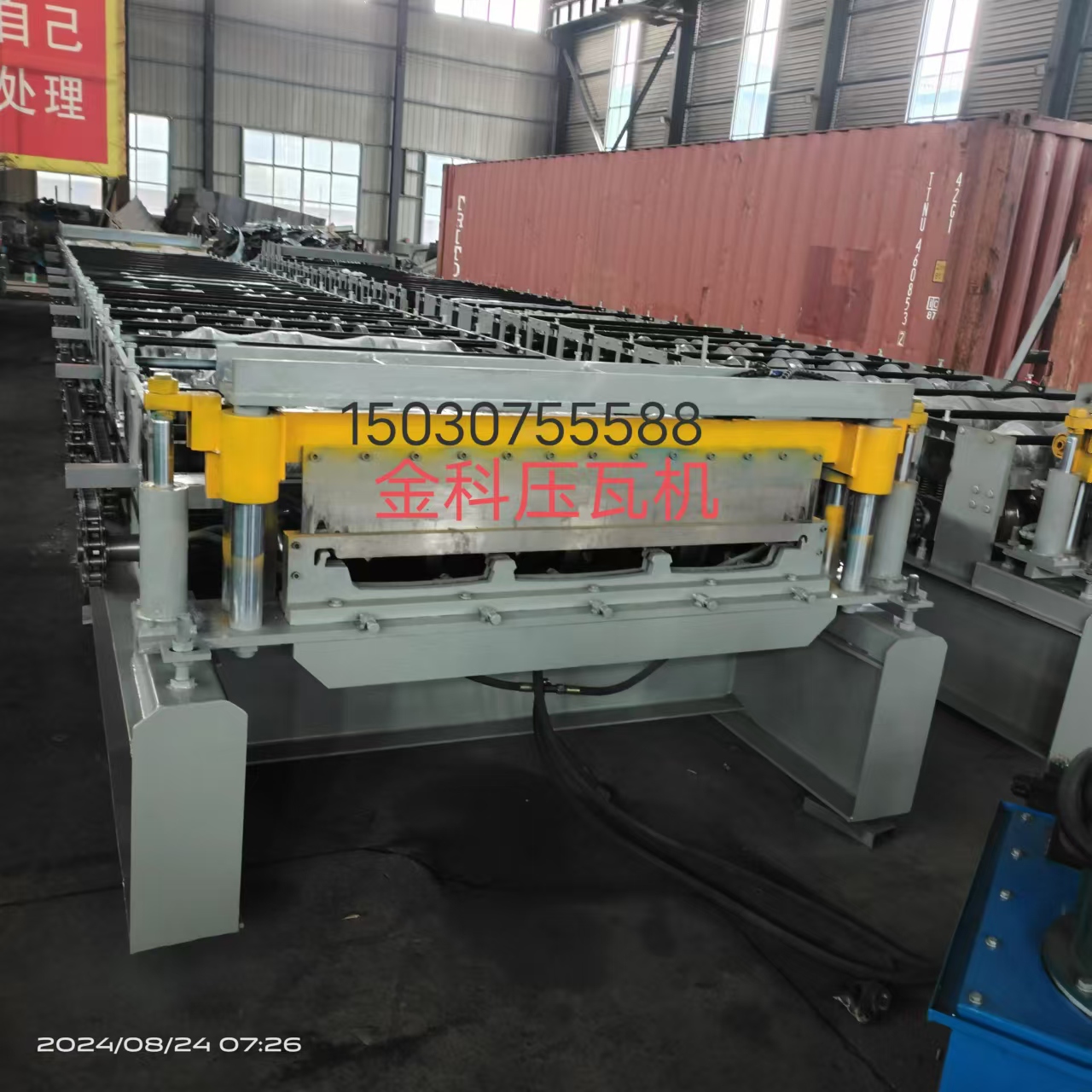

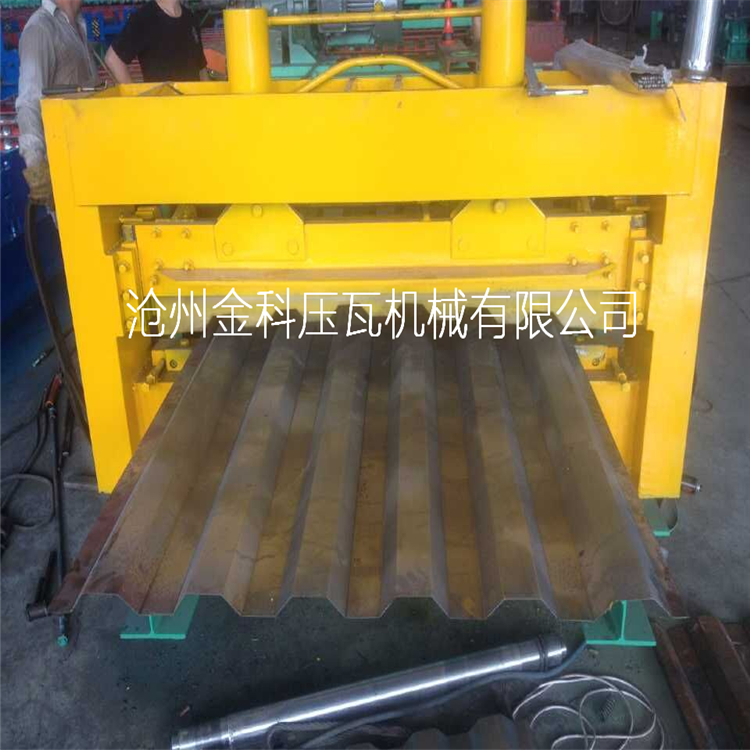

切断系统 切断系统由切断机架,切断模具,导向装置和切断油缸等组成
电控系统 采用台达PLC控制,广州三晶18.5KW变频器调速,能实现整机自动化生产。可设定批次、工件长度、数量等。
操作方式:输入屏+按钮。编码器计数,具有计数及记长功能。
变频器 可减少切断长度误差,性能稳定, 大长度误差为±1mm
注意事项 供电电源输入:三相380V 电网电压波动:≤±0.1
前后左右距离墙壁等遮拦物1米以上
售后服务 技术人员免费上门安装、调试
