车厢板成型设备

压型轮

轴承钢#精车、淬火，表面镀硬铬

进料宽度

1250mm

压板厚度

0.8mm-1.2mm   高强板

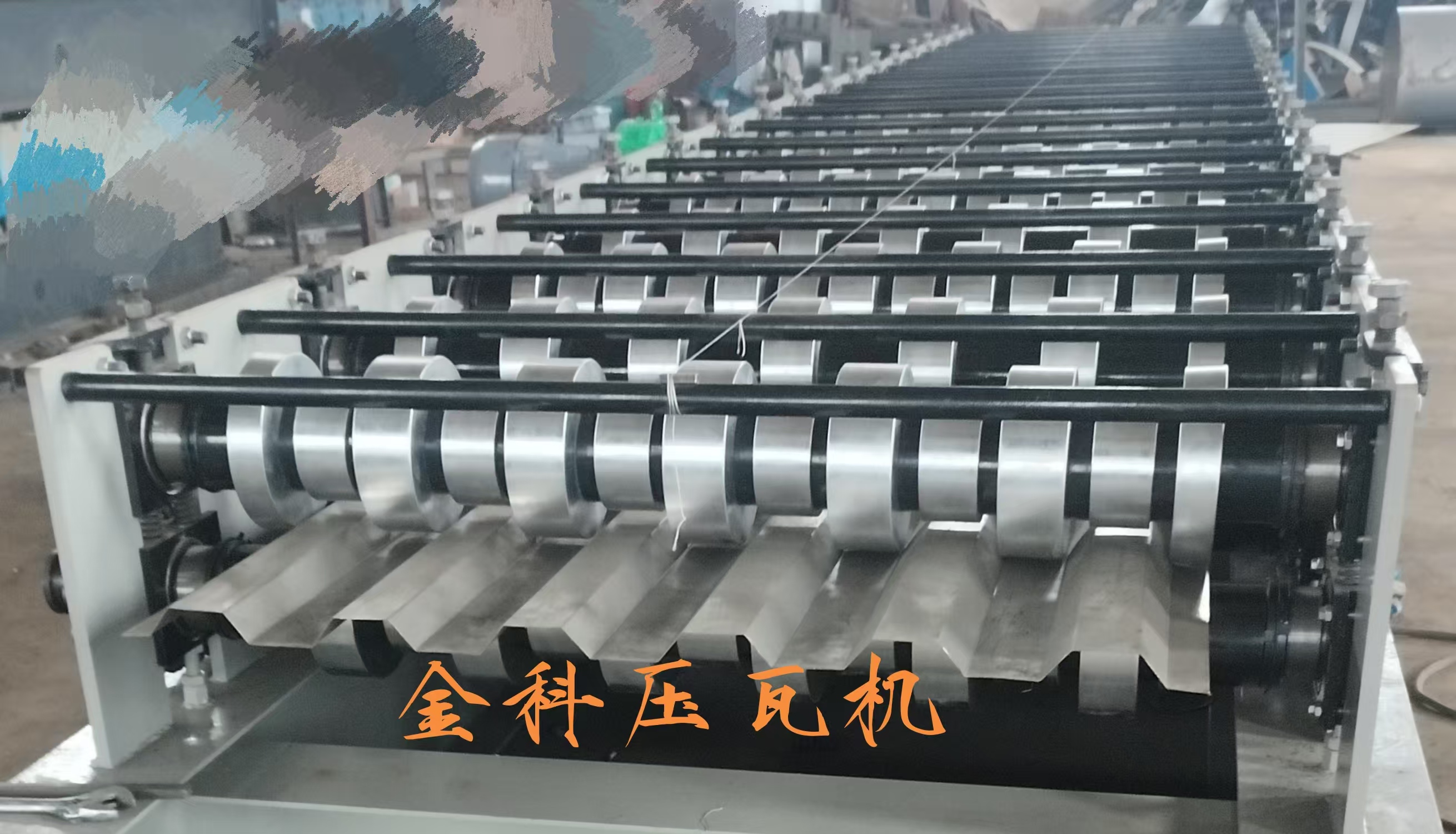

成型部分

辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为式车轮旋转成型，成型效果好，减少轮子和原材料之间的摩擦力，调试方便、。

工作流程

（送毛坯料）开卷—导向进料—辊压成型——定长切断——成品出板

人工点固好工件，人工上卷，进入PLC操作页面—按“启动”钮——板材自动进入—开始按设定的程序进行—达到设定的尺寸后自行切断，此设备的自动压板成型完成。

进料导向平台

主机进料口处设置左右导向装置。工作时，原材料板材两侧经左右导向进入主机，使原材料板材与辊压成型系统保持正确的位置。可通过手动螺杆机构调节导向位置，且可调。

成型后切断系统

剪切功率：7.5kw泵站。剪切刀采用Cr12钼钒材质，经高温淬火而成。  切断系统由切断机架，切断模具，导向装置和切断油缸等组成。

电控系统

采用信捷PLC控制，变频器调速，能实现整机自动化生产。可设定批次、工件长度、数量等。

操作方式：输入屏+按钮。编码器计数，具有计数及记长功能。。

误差

主机成型排数多，性能稳定，长度误差为±2mm 。

注意事项

供电电源输入：三相 380V

前后左右距离墙壁等遮拦物1米以上

售后服务

技术人员免费上门安装调试
