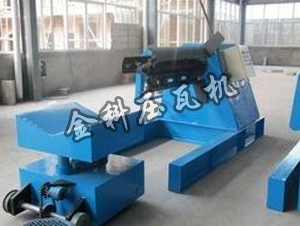

液压开卷机

　液压开卷机系卷筒材料托架装置，卷筒料在左右箱体活动轴座上自行滚动，打开卷筒材料。钢板在输送架上向校平机推进，是配合校平机的前道工序。

　　液压开卷机构造：

　　a)主体机架：由型钢、A3钢板、#45钢锻打轴承座组焊后而成，经退火定性处理不变形；两个轴承座一次镗孔而成，主轴安装的同心度，不产生径向跳动。

　　b)主轴：由40Gr圆钢钻直径85mm通孔，调质后再精车而成，工作面直径190mm，承重15T。

　　c)涨缩卷筒：采用滑块式推拉膨胀卷筒形式；四块弧形板、线割滑块对，涨缩直径Ф460~Ф520；工作长度1300mm，整体芯轴卷筒涨大和缩小时同心度，卷筒表面电镀硬铬。

　　d)刹车装置：采用气动碟式刹车组件，刹车力度可调节，停车时刹紧，开车时拖刹运行，待机和开机状态都不会松卷，以免松卷时刮伤板面。

　　e)油压动力：推拉涨缩芯轴：油压缸型号规格：FA-Ф125×130mm，采用旋转接头供油方式；压料升降液压缸FA-Ф63×600 mm。
